概述：

本产品完全符合GB/T17467《高压低压预装式变电站》标准。适用于城市公共配电、路灯配电、工矿企业、市区建筑、住宅小区、油田码头、宾馆、公园及工地施工等；可实现环网或终端型供电方式。

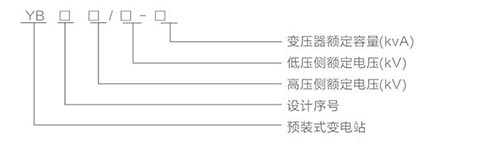

型号含义：

正常使用环境：

◆海拔高度：≤1000m；环境温度：－25℃－＋40℃；

◆温度：最高月平均气温＋30℃，最高年平均气温＋20℃；

◆相对温度：日平均≤95％，月平均≤90％；

◆防震水平：水平加速度0．4m／s²，重直加速度0.15m／s²；

◆安装地点无剧烈冲击、无严重污染和化学腐蚀、无导电尘埃及爆炸危险，当不能满足正常使用条件要求的，请用户与我公司协商解决。

功能及特点：

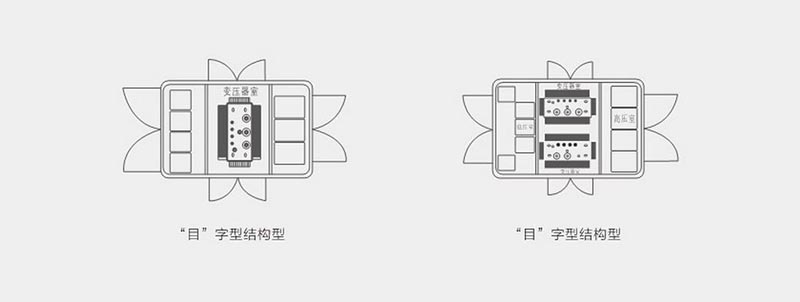

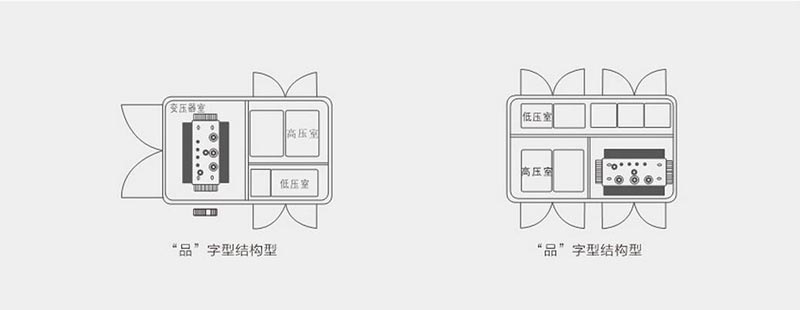

◆本变电站由高压室、变压器室和低压室组成，可布置成目字型或品字型；

◆具有终端，环网或双电源供电方式；

◆可做成单台或双台变压器的供电方案；

◆可选择油浸电力变压器和干式电力变压器；

◆箱体设有足够的自然通风口和隔热措施，可保证所有电器设备正常运行（如用户需求可采用强制冷却）；

◆“五防”功能齐全，操作维护方便，运行安全可靠；

◆外壳材料为不锈钢、铝合金、冷轧板、彩钢复合板、非金属或两者的组合，耐老化、阻燃、

防腐、防水、防尘、具备长期户外使用条件；

◆体积小、重量经、外型美观与环境协调；

◆当选用SF6负荷开关柜时，箱变整体尺寸小，更适用于小区建设，路灯工程改造。

◆高压环网柜内可装配网自动化终端（RTU）实现短路及单相接地故障的可靠检测，具备“四遥功能，便于配网自动化升级。

变压器：

预装式变电站选用低损耗、油浸式、全密封S9、S10、S11系列变压器，也可选用树脂绝缘或内NOMEX纸绝缘环保型干式变压器。变压器可方便地进出。

高压侧：

预装式变压器变电站高压一般采用负荷开关一熔断器组合电器保护，熔断器一相熔断后，三相联动脱扣，负荷开关有压气式、真空、六氟化硫等型式可选，可配电动操作机构，实现自动化升级；熔断器为高压限流熔断器，带撞击器，动作可靠，开断容量大。对于800KVA 以上的变压器，可选用ZN12,ZN28，VS1等真空断路器保护。

低压侧：

低压侧主开关采用万能式或智能型断路器，出线开关选用新型塑壳式开关体积小、飞狐短，出线灵活；智能型自动跟踪无功补偿装置，有接触器和无触点两种投切方式供用户选择。

执行标准：

本产品符合下列标准：

GB/T17467-2013《高压/低压预装式变电站》

DL/T537-2008《6-35KV箱式变电站订货技术条件》

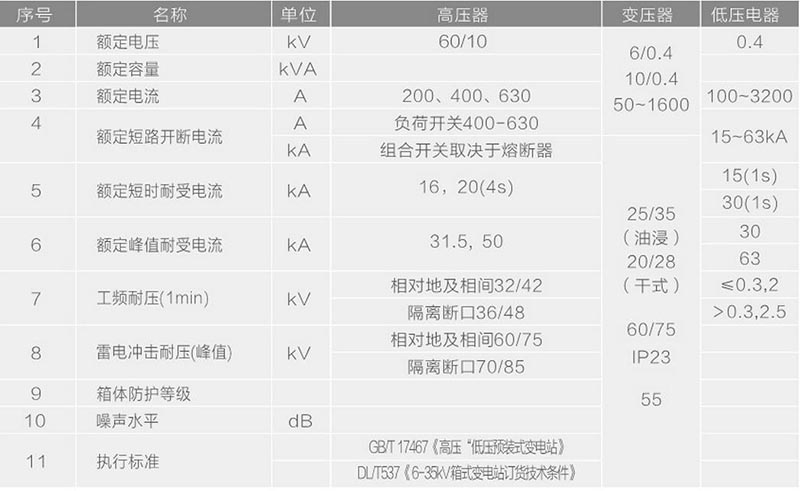

主要技术参数：

主要技术参数：
