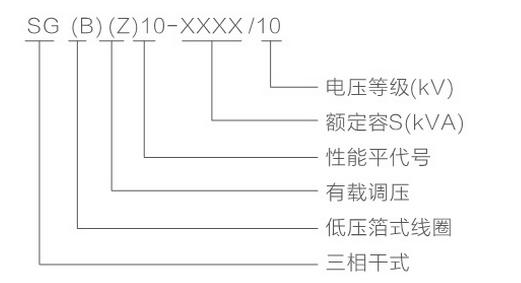

型号含义：

产品特点：

H级绝绿：

干式变压器的绝缘耐热等级有：IB、F、H、C等。耐热温度分別为：130℃、155℃、

180℃、220℃、该产品采用了杜邦新材料、新工艺，生产品的SG（B）10型干式变压器绝缘耐热等级已达H级，关键部位绝缘耐热等级已达C级。

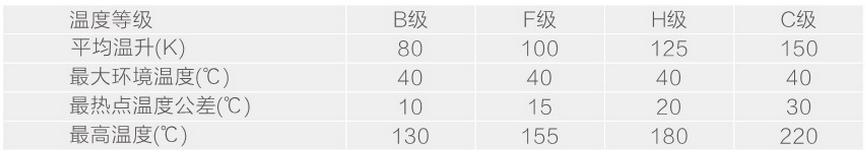

最热点温度（供参考）

安全：

SG（B）10型新产品为当今最高安全性能的干式变压器，所有绝缘材料均不助燃、自熄、无毒，其可燃物质不到环氧浇注式产品的10％，在800℃：高温下长时间燃烧无有毒烟雾产生

SG（B）10型新产品在电力、地铁、船舶、化工、治金等对安全要求高、湿热、通风不良的场合更显优越性。

可靠：

SG（B）10型新产品的特殊线圈设计、工艺及材料，使产品三防性能极佳（防潮、防霉、防

烟雾），更能承受热冲击，永无龟裂无局部放电产生以 NOmex为基础的绝绿系统，在变压器的整个使用寿命期间都保持佳的电性能和机械性能， NOmex产品不易老化，耐收缩及抗

圧缩，加上弹力特强。因此可以确保变压器即使在使用数年之后线圈仍保持结构紧密系，并且能够承受短路压力。

过载能力强：

SGB10型新产品采用新结构、新材料、新工艺、散热条件好、热寿命长，过负荷能力极强，在120％过负荷下可长期安全可靠运行。在IP23环境下无须强迫风冷，仍可长期满负荷

运行。

使用条件：

同GB6450－1986《千式电力变压器》12条，当环境最高温度＞40℃，海拔高度＞1000m

时，按国际有关规定进行修正，要求用户订货时提出。

引用标准：

GB6450－1986《干式电力变压器》

GB/10228－2008《干式电力变压器技术参数和要求》

GB/T17211－1998《干式电力变压器负载导规》

GBI094.3－2003《电力变压器绝缘水平和绝缘试验外绝缘的空气间隙》

GB4208－2008《外売防护等级（1P代码》

GB/T10088－2004《6－220KV级变压器声级》

JB/T56009－1998《干式电力変压器产品质量分等》

引用标准：

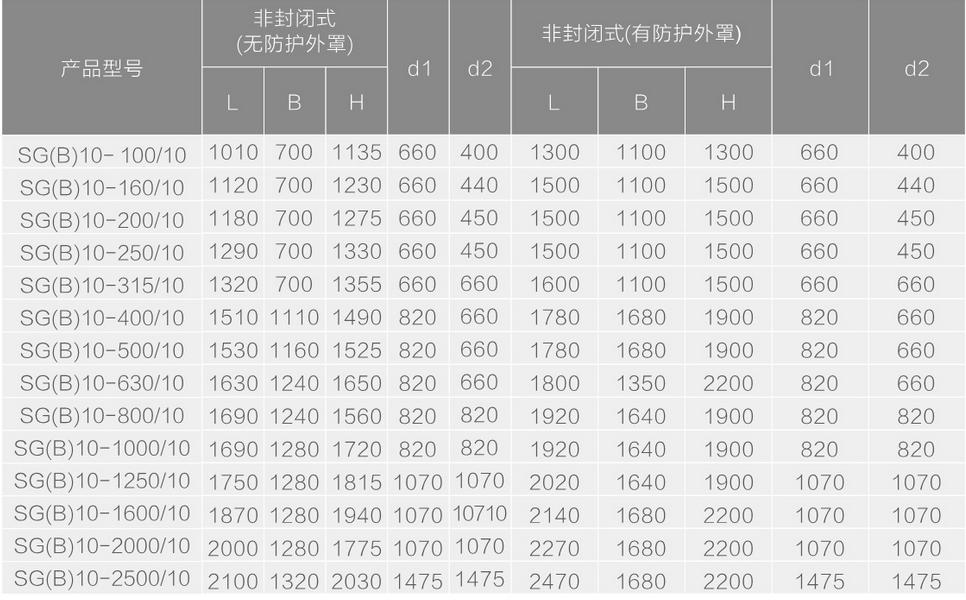

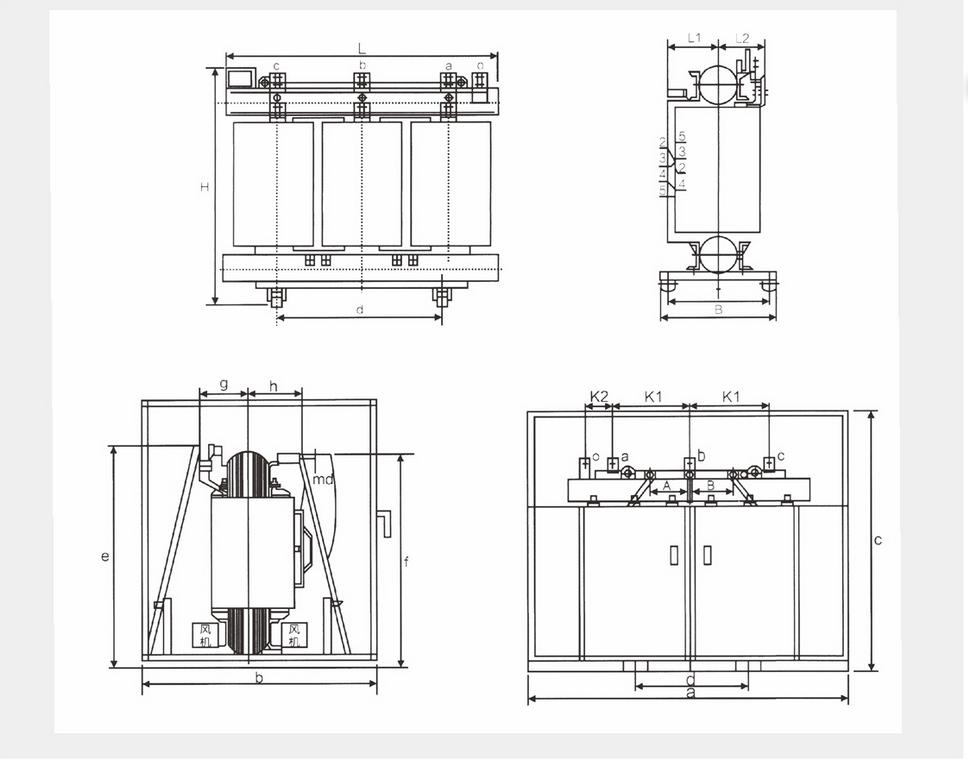

SG(B)10系列H级绝缘三相干式电力变压器外型尺寸表

对产品外形尺寸有特殊要求的用户，应在订货或签合同时说明
