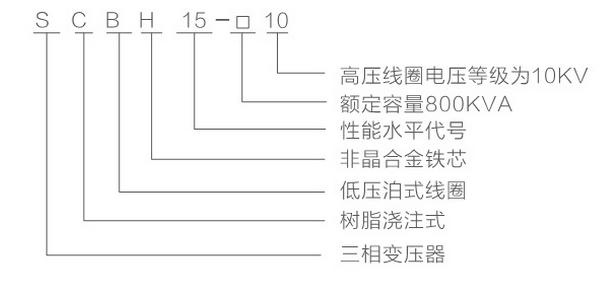

型号含义:
产品特点:
铁芯采用非晶合金带材卷绕而成,根据需要采用三相五柱式或三相三柱式卷铁芯结构,铁芯截面成矩形。
高压线圈采用分段圆筒式线圈,薄绝缘密封真空浇注,大容量绕组内设轴向气道,线圈耐压水平高,局部放电量低,防尘、冷却效果好。
低压线圈采用箔式线圈,层间设DMD预浸布热固化成型,有效解决了低压、大电流线圈采用线绕时的安匝不平衡问题,同时箔式线圈不存在轴向绕制螺旋角,短路时变压器承受的轴向力大大减小,工艺性好,附加损耗低,抗短路能力强。
根据用户需要,可配置普通钢板、铝合金或不锈钢外売,防护等级有IP20IP23等可选,可根据用户需要配置高、低压母线进出线接口。

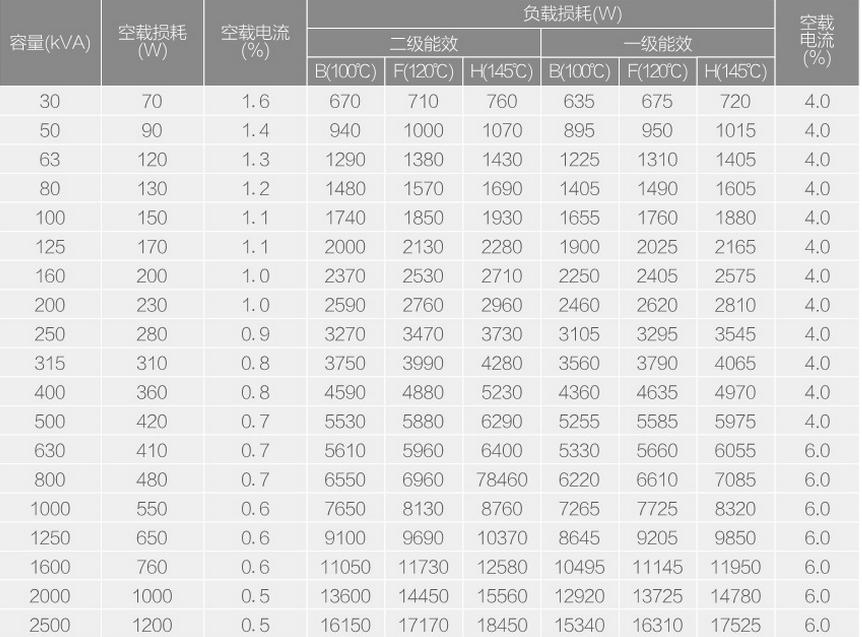

技术性能参数:
